À propos de 3DXpert for SOLIDWORKS
3DXPert for SOLIDWORKS est un produit autonome qui complète SOLIDWORKS en lui apportant des outils de conception spécialement adaptés à la fabrication additive.
La fabrication additive libère le concepteur des nombreuses limites de la fabrication traditionnelle et permet de fabriquer des formes très complexes, de consolider des pièces d'assemblage, d'alléger les pièces, de fabriquer des produits sur mesure et d'ajouter des textures à la surface de la pièce.
3DXpert for SOLIDWOKS comprend un ensemble d'outils d'analyse et de modélisation permettant de préparer et d'optimiser les pièces conçues dans SOLIDWORKS pour la fabrication additive avec diverses imprimantes 3D.
Le package standard de 3DXPert for SOLIDWORKS convient à tous les utilisateurs de SOLIDWORKS.
Vous pouvez télécharger une licence d'essai unique de 30 jours de la version Standard de 3DXpert for SOLIDWORKS.
3DXpert for SOLIDWORKS Standard, Professional et les modules complémentaires * sont disponibles à la vente auprès des revendeurs agréés qui sont également des revendeurs SOLIDWORKS.
* Les modules complémentaires comprennent des outils de création et d'analyse de structures en treillis, et d'optimisation des structures en treillis, un kit de développement de treillis et une fonction de simulation de fabrication.
3DXpert for SOLIDWORKS est indépendant de la machine et peut fonctionner avec n'importe quelle imprimante et technologie.
Le produit est actuellement axé principalement sur la technologie de lit de poudre (DMLS) et pourtant, le positionnement de la pièce sur le plateau, la conception du treillis et les outils d'envoi à l'impression conviennent à toute imprimante et technologie.
La fonctionnalité de supports dédiés est optimisée pour le lit de poudre (DMLS) et la fabrication de filaments fondus (FFF, FDM, MJP).
Les technologies sans support telles que le frittage sélectif par laser (SLS) et l'impression à base de plâtre (PP, CJP) sont bien sûr également pleinement prises en charge.
D'autres technologies peuvent utiliser les fonctionnalités de support existantes (des supports dédiés pour d'autres technologies sont à l'étude).
En termes d'exportation des données vers l'imprimante 3D, 3DXpert for SOLIDWORKS peut exporter la découpe sous forme de contours CLI C0 vers toute machine pouvant la lire.
Vous pouvez également envoyer votre géométrie à l'imprimante 3D sous forme de données de maillage dans différents formats (STL, 3MF, OBJ, VRML).
Différents aspects permettent à 3DXpert for SOLIDWORKS de se démarquer des autres logiciels d'impression 3D.
3DXpert for SOLIDWORKS peut recevoir des données CAO (B-rep) et conserver son intégrité et ses propriétés analytiques plutôt que de les convertir en interne en maillage (format de type STL) comme presque tous les autres logiciels d'impression 3D.
3DXpert for SOLIDWORKS prend également en charge tous les formats de maillage, mais si vos données sont au format solide/surface, soit directement à partir de SOLIDWORKS, soit via un format générique tel que STEP,
3DXpert for SOLIDWORKS ne le rétrogradera PAS en le convertissant en interne en maillage et, par conséquent, conservera l'intégrité du modèle.
3DXpert for SOLIDWORKS est votre interlocuteur unique pour tous vos besoins d'impression 3D. Vous n'avez pas besoin de faire des allers-retours entre les différents logiciels pour modifier la géométrie, créer un, créer des supports, etc.
3DXpert for SOLIDWORKS est un système paramétrique basé sur l'historique. Cela signifie que chaque action effectuée crée une caractéristique et que vous pouvez en modifier les paramètres (remarque : dans le package Standard,
tous les paramètres de support ne peuvent pas être édités. Dans le package Professional, tous les paramètres peuvent être modifiés.
Vous connaissez déjà ce comportement dans SOLIDWORKS et il paraît normal à tout utilisateur CAO, mais il n'existe dans aucun autre logiciel dédié à l'impression 3D.
Il va sans dire que le lien direct entre SOLIDWORKS et 3DXpert for SOLIDWORKS est une autre caractéristique appréciable qui le distingue de la plupart des logiciels d'impression 3D.
Configuration requise
Configuration matérielle requise :
La configuration matérielle requise pour pouvoir installer 3DXpert for SOLIDWORKS est la suivante :
Mémoire (RAM) / Processeur : Minimum : 16 Go de RAM, 4 cœurs Recommandé : 32 Go de RAM, 6 cœurs i7 (i7-6850K)
Remarque : pour obtenir de meilleures performances d'entrée/sortie, il est recommandé d'utiliser un disque dur SSD. Windows et 3DXpert for SOLIDWORKS doivent être installés sur le disque SSD.
La gestion des fichiers doit être configurée sur un autre disque dur, local ou en réseau.
Carte graphique : les cartes Quadro de NVidia et les cartes FireGL/FirePro d'ATI sont les cartes recommandées pour les logiciels de CAO/FAO.
Les performances des cartes graphiques sont étroitement liées à la version du pilote et à la taille de la mémoire. Plus le pilote est récent et plus la mémoire est importante, plus la carte graphique est performante.
Pour connaître les cartes graphiques recommandées, consultez le site Web suivant :https://cimgraphics.cimatron.com et sélectionnez le produit 3DXpert.
La carte graphique doit prendre en charge OpenGL 3.3.
Minimum : 1 Go de mémoire
Recommandé : 2 Go de mémoire
Souris à 3 boutons
La configuration logicielle requise pour pouvoir installer 3DXpert for SOLIDWORKS est la suivante :
Les systèmes d'exploitation Windows suivants sont pris en charge : Recommandé :
Windows Server 2008 ou 2012.
Windows 7, édition Professional/Ultimate.
Windows 8 ou 8.1, Édition Professional/Ultimate.
Windows 10, édition Professional/Ultimate.
Remarque : .NET Framework 4.5 doit être préalablement installé. S'il n'est pas installé, il le sera automatiquement durant l'installation de 3DXpert for SOLIDWORKS.
La résolution DPI maximale prise en charge est de 150 %.
Carte graphique compatibles :
Les cartes Quadro de NVidia et les cartes FireGL/FirePro d'ATI sont les cartes recommandées pour les logiciels de CAO/FAO.
Les performances des cartes graphiques sont étroitement liées à la version du pilote et à la taille de la mémoire.
Plus le pilote est récent et plus la mémoire est importante, plus la carte graphique est performante.
Pour connaître les cartes graphiques recommandées, consultez le site Web suivant :https://cimgraphics.cimatron.com et sélectionnez le produit 3DXpert.
La carte graphique doit prendre en charge OpenGL 3.1 : Minimum : 1 Go de mémoire Recommandé : 2 Go de mémoire
Licence
Oui, vous pouvez activer 3DXpert for SOLIDWORKS sur plusieurs PC.
Lors du processus d'activation de votre logiciel 3DXpert for SOLIDWORKS, vous entrez une clé spécifique au PC que vous utilisez.
À la fin du processus d'activation, vous recevrez une licence permettant à 3DXpert for SOLIDWORKS de fonctionner sur ce PC.
Cette licence est délivrée pour le PC précis et ne permettra pas de faire fonctionner le logiciel sur un autre PC.
Si vous souhaitez exécuter 3DXpert for SOLIDWORKS sur d'autres PC, vous devez l'activer de la même manière sur les autres postes.
Oui, une licence flottante est disponible.
Lors de l'activation, 3DXpert for SOLIDWORKS permet uniquement de travailler avec une licence locale.
La licence d'essai que vous recevez pour l'édition Standard est locale au PC spécifique sur lequel vous l'activez.
Cependant, vous pouvez acheter les éditions Standard ou Professional de 3DXpert for SOLIDWORKS avec une option de licence flottante.
Pour plus d'informations sur l'offre, contactez vos revendeurs SOLIDWORKS ou un revendeur agréé.
N°
3DXpert for SOLIDWORKS est autonome.
Il ne recherche pas de licence SOLIDWORKS valide. Il fonctionne tant que sa propre licence existe et n'a pas expiré.
Installation
Téléchargez la dernière version de l'installateur complet pour 3DXpert for SOLIDWORKS sur ce site.
Cliquez sur le lien pour accéder à la page de téléchargement.
Des mises à jour logicielles sont publiées ponctuellement et seront disponibles par le biais d'un outil de mise à jour dédié.
Dès qu'une mise à jour du logiciel sera disponible, votre 3DXpert for SOLIDWORKS vous invitera à mettre à jour votre installation.
3DXpert for SOLIDWORKS fonctionne mieux avec SOLIDWORKS 2018 et des versions ultérieures.
Si vous utilisez SOLIDWORKS 2016 ou 2017, le fait de cliquer sur le bouton 3DXpert for SOLIDWORKS dans SOLIDWORKS peut générer une erreur.
Si tel est le cas :
- Lancez 3DXpert for SOLIDWORKS en utilisant sur le raccourci du bureau 3DXpert for SOLIDWORKS.
- Cliquez sur le bouton Nouveau projet d'impression 3D pour démarrer un nouveau projet.
- Faites glisser le(s) fichier(s) SOLIDWORKS du navigateur Windows directement dans la barre de tâches.
Les versions antérieures de SOLIDWORKS ne sont actuellement pas prises en charge.
En fonction de votre système d'exploitation, un redémarrage est nécessaire après l'installation.
Dans ce cas, après l'installation, un message vous demandera de redémarrer votre ordinateur.
L'installation exige de disposer de droits administrateur.
Connectez-vous au PC en tant qu'administrateur et installez 3DXpert for SOLIDWORKS.
Cependant, une fois le logiciel installé et activé, tout utilisateur connecté au PC peut exécuter le logiciel, même s'il n'est pas administrateur.

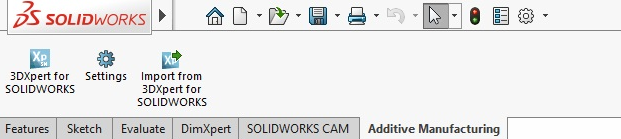

Cet onglet est ajouté par l'installation de 3DXpert for SOLIDWORKS.
Il comprend un utilitaire de paramétrage, ainsi que les fonctions permettant de lancer 3DXpert for SOLIDWORKS avec la pièce en cours et de réimporter le modèle préparé dans la pièce en cours.
Le lancement initial de 3DXpert for SOLIDWORKS lance le processus d'activation.
Activation
Vous pouvez utiliser gratuitement 3DXpert for SOLIDWORKS pendant 30 jours. Ceci exige un court processus d'activation.
Une fois l'installation terminée, lancez 3DXpert for SOLIDWORKS soit par son raccourci sur le bureau, soit par le biais de votre SOLIDWORKS (lancez 3DXpert for SOLIDWORKS depuis l'onglet Fabrication additive).
Le processus d'activation se lance alors. Il est important de saisir une adresse e-mail valide car c'est à cette adresse que vous recevrez votre licence.
En retour, vous recevrez un e-mail avec une licence de 30 jours (il suffit de lancer le lien contenu dans l'e-mail pour installer cette licence).
Le processus complet est expliqué, étape par étape, dans le document d'activation, disponible sur la page Ressources.
3DXpert for SOLIDWORKS 13.0 fournissait une licence Standard Edition d'un an aux utilisateurs de SOLIDWORKS possédant un abonnement.
Depuis 3DXpert for SOLIDWORKS 14.0, ce n'est plus le cas.
Tous les utilisateurs SOLIDWORKS (pas seulement ceux qui sont abonnés) ont droit à une licence d'essai unique de 30 jours pour l'édition Standard.
Oui, le processus d'activation nécessite des droits administrateur.
Oui, vous pouvez activer votre logiciel 3DXpert for SOLIDWORKS même si vous travaillez hors ligne.
Vous aurez besoin des services d'un autre PC connecté à Internet.
Pour plus de détails, consultez le document d'activation.
Après l'installation, lancez votre 3DXpert for SOLIDWORKS soit via le raccourci du bureau, soit par le biais du plug-in SOLIDWORKS.
Le processus d'activation se lance alors. Parcourez les boîtes de dialogue d'activation.
Un e-mail a été envoyé par le système (à partir de [email protected]) à l'adresse électronique que vous avez saisie lors du processus d'activation.
Si vous ne voyez pas l'e-mail d'activation dans votre boîte de réception, regardez dans le dossier Spam/Indésirables de votre messagerie électronique.
3DXpert for SOLIDWORKS est une application autonome ; elle ne vérifie pas si votre licence SOLIDWORKS est valide ou non.
Vous avez besoin d'une licence valide pour 3DXpert for SOLIDWORKS.
Une fois que votre licence d'essai de 3DXpert for SOLIDWORKS a expiré, vous ne pouvez pas la renouveler.
Si vous souhaitez continuer à utiliser 3DXpert for SOLIDWORKS, vous pouvez acheter le produit auprès de revendeurs agréés.
Voir également https://www.3dsystems.com/software/3dxpert-solidworks/how-to-buy/renewal
Vous ne pouvez bénéficier que d'une seule licence d'essai de 30 jours. Une fois cette licence expirée, 3DXpert for SOLIDWORKS ne se lance plus.
Si vous essayez de réactiver votre licence, le système vous informe que vous ne pouvez pas recevoir de licence supplémentaire pour ce PC.
Contactez un revendeur agréé pour acheter le produit.
Lorsque vous cliquez sur « Télécharger le fichier d'activation », un fichier exécutable se télécharge sur votre PC et se lance.
Il est très probable que votre logiciel anti-virus bloque le téléchargement ou le lancement de ce fichier.
Pour l'installer manuellement, procédez comme suit :
1. Envoyez un e-mail à l'adresse [email protected] pour demander le fichier de licence.
2. En retour, vous recevrez un e-mail contenant le fichier de licence lui-même (*.cml).
3. Enregistrez ce fichier de licence sur votre PC dans le dossier C:\ProgramData\3D Systems\3DXpert for SOLIDWORKS
4. Lancez le panneau de configuration de 3DXpert for SOLIDWORKS
5. Sélectionnez Licences et lancez le gestionnaire de licences
6. Cliquez sur le bouton « Parcourir » à côté du « Dossier de licence local » et allez jusqu'au dossier comme indiqué à l'étape 2.
Le contenu du fichier de licence devrait s'afficher.
7. Appuyez sur le bouton « Enregistrer » et fermez le gestionnaire de licences.
Lancez maintenant votre 3DXpert for SOLIDWORKS soit via le plug-in SOLIDWORKS, soit directement via le raccourci du bureau.
Lecture des données CAO
En tant que système basé sur la modélisation surfacique, 3DXpert for SOLIDWORKS peut lire les données CAO originales (B-rep) en conservant l'intégrité et les propriétés analytiques du modèle.
Presque tous les autres logiciels d'impression 3D convertissent le modèle en interne au format de maillage (de type STL).
3DXpert for SOLIDWORKS prend également en charge tous les formats de maillage, mais si vos données sont au format solide/surface - soit directement à partir de SOLIDWORKS, soit via un format générique tel que STEP, 3DXpert for SOLIDWORKS ne les rétrograde pas en les convertissant en interne en maillage et conserve leur intégrité.
Lorsque vous envoyez une géométrie de SOLIDWORKS à 3DXpert for SOLIDWORKS, vous avez plusieurs possibilités. Si vous transférez des données solides/surfaces (B-rep), vous pouvez le faire par lecture directe ou Parasolid et les conserver en tant que données solides/surfaces. Vous pouvez également choisir de les transférer sous forme de données de maillage - au format STL ou 3MF.
Si vos données comprennent des données de maillage, elles sont toutes transférées sous forme de maillage. Vous pouvez choisir de les transférer au format STL ou 3MF.
3DXpert for SOLIDWORKS prend également en charge les formats de transfert de données génériques - les formats B-rep tels que STEP ainsi que des formats de maillage supplémentaires tels que OBJ et PLY.
Ceci dépend des paramètres d'exportation définis par la commande Paramètres (dans l'onglet Fabrication additive).
Si vous avez indiqué dans vos préférences que vous souhaitiez lire la géométrie directement dans SOLIDWORKS, les données de PMI sont lues directement.
Cependant, si le système, pour une raison quelconque, rencontre un problème avec la lecture directe, il lit les données au format de fichier Parasolid.
Contrairement à la lecture directe des fichiers, la lecture via Parasolid peut entraîner l'absence de certains attributs tels que les couleurs, les PMI, etc., mais votre géométrie restera intacte.
Remarque :
SOLIDWORKS 2018 est déjà pris en charge.
Après le lancement de chaque nouvelle version de SOLIDWORKS, un certain temps est nécessaire pour que cette nouvelle version soit prise en charge par 3DXpert for SOLIDWORKS.
Pendant ce laps de temps, la fonctionnalité de lecture directe n'est pas disponible pour cette version et les fichiers enregistrés dans la nouvelle version sont lus automatiquement via Parasolid.
Si vous avez choisi (via les paramètres) de lire la géométrie directement dans SOLIDWORKS et que le système, pour une raison quelconque, rencontre un problème avec la lecture directe, il lit les données dans le format de fichier Parasolid.
Remarque : contrairement à la lecture directe des fichiers, la lecture via Parasolid peut entraîner l'absence de certains attributs tels que les couleurs, les PMI, etc., mais votre géométrie reste intacte.
Si vous utilisez SOLIDWORKS 2017 ou une version antérieure, les données de maillage ne peuvent pas être transférées.
Pour remédier à ce problème, modifiez les paramètres de sorte que les fichiers soient transférés vers 3DXpert for SOLIDWORKS uniquement en tant que maillage.
Sur la page Fabrication additive, cliquez sur le bouton Paramètres et cochez l'option « Exporter toutes les pièces en tant que maillage ».
Il est recommandé de n'utiliser cette option qu'en cas de besoin.
Oui, 3DXpert for SOLIDWORKS prend en charge à la fois les fichiers en pouces et en millimètres.
Gestion des imprimantes
Oui, c'est possible.
Pour personnaliser votre imprimante, ouvrez un nouveau projet 3DXpert for SOLIDWORKS.
Lancez l'outil « Modifier l'imprimante », sélectionnez l'imprimante que vous souhaitez personnaliser dans le menu déroulant et cliquez sur le bouton « Modifier les paramètres de l'imprimante ».
Cette boîte de dialogue comprend différents paramètres que vous pouvez modifier. Par exemple, vous pouvez définir la technologie de l'imprimante, sa taille de plateau, le matériau, l'épaisseur des couches et plus encore.
Pour plus d'informations, cliquez sur la touche F1 lorsque la boîte de dialogue « Modifier les paramètres de l'imprimante » s'ouvre pour lancer l'outil d'aide.
Cliquez sur le bouton OK pour enregistrer vos modifications ou sur « Copier comme nouvelle imprimante » dans la boîte de dialogue pour l'enregistrer comme nouvelle imprimante.
Pour ajouter une nouvelle imprimante, ouvrez un nouveau projet 3DXpert for SOLIDWORKS.
Lancez l'outil « Modifier l'imprimante », sélectionnez dans le menu déroulant l'imprimante la plus proche de celle que vous souhaitez ajouter et cliquez sur le bouton « Modifier les paramètres de l'imprimante ».
Cette boîte de dialogue comprend différents paramètres que vous pouvez modifier. Par exemple, vous pouvez définir la technologie de l'imprimante, sa taille de plateau, le matériau, l'épaisseur des couches et plus encore.
Pour plus d'informations, cliquez sur la touche F1 lorsque la boîte de dialogue « Modifier les paramètres de l'imprimante » s'ouvre pour lancer l'outil d'aide.
Cliquez sur « Copier comme nouvelle imprimante » dans la boîte de dialogue et saisissez le nom de la nouvelle imprimante.
Cette opération permet également de copier les matériaux disponibles dans l'imprimante d'origine vers la nouvelle imprimante.
Pour ajouter un nouveau matériau, ouvrez un nouveau projet 3DXpert for SOLIDWORKS. Lancez l'outil d'édition de l'imprimante.
Sélectionnez l'imprimante dans le menu déroulant et cliquez sur le bouton « Modifier les paramètres de l'imprimante ».
Dans la section « Gestion des matériaux », sélectionnez un matériau dans le menu déroulant (si vous en avez déjà plusieurs), de préférence celui qui ressemble le plus au nouveau matériau que vous souhaitez ajouter.
Cliquez sur « Copier comme nouveau matériau » et saisissez le nom du nouveau matériau.
Lorsque vous naviguez pour sélectionner un modèle de supports, de treillis et de remplissages, vous pouvez voir les modèles qui sont communs à toutes les imprimantes d'une certaine technologie.
L'angle de surplomb est une propriété du matériau et de l'imprimante.
Actuellement, l'angle de surplomb par défaut ne peut pas être modifié. Par conséquent, lorsque vous créez un nouveau projet, utilisez l'outil d'édition de l'imprimante pour modifier l'angle de surplomb du projet.
Interaction avec les utilisateurs
Il est probable que le fichier elt que vous avez ouvert est un fichier de pièce.
Il contient le modèle (b-rep ou maillage) que vous souhaitez préparer pour l'impression.
L'arborescence des objets et le guide de traitement s'affichent lorsque vous entrez ou créez un projet 3DP.
Ouvrez un nouveau projet 3DP et chargez la pièce (Ajouter un composant 3DP).
Bien entendu. Faites un clic droit sur une barre d'outils et sélectionnez « Personnaliser les barres d'outils et les menus ».
Vous pouvez maintenant faire glisser n'importe quelle commande de la barre d'outils, du menu ou de la boîte de dialogue de personnalisation dans n'importe quel menu ou barre d'outils ou dans la barre d'outils flottante. La boîte de dialogue de personnalisation comporte un champ de recherche qui peut vous aider à trouver la commande que vous recherchez.
Pour ajouter ou supprimer des menus, allez dans l'onglet Menus de la boîte de dialogue de personnalisation. Sélectionnez un menu ou une section (sous-menu) et cliquez sur Supprimer pour le supprimer. Saisissez un nouveau nom de menu dans la zone de texte « Nouveau menu » pour créer un nouveau menu. Développez un menu et cliquez sur un nouveau nom de section dans la zone de texte « Nouvelle section » pour créer une nouvelle section. Une fois créés, les menus et les sections peuvent être déplacés.
L'ajout et la suppression d'une barre d'outils se font de la même manière dans l'onglet Barre d'outils de la boîte de dialogue de personnalisation.
Pour réinitialiser la barre d'outils, fermez 3DXpert for SOLIDWORKS. Cliquez maintenant sur le bouton Démarrer de Windows.
Allez dans 3DXpert for SOLIDWORKS >> Panneau de configuration de 3DXpert for SOLIDWORKS.
Dans le panneau de configuration, cliquez sur le bouton Paramètres.
Cliquez sur Réinitialiser tous les boutons pour rétablir la disposition originale de toutes les barres d'outils et de tous les menus.
Pour supprimer (ou plutôt masquer) l'onglet « Fabrication additive » de SOLIDWORKS, procédez comme avec les autres barres d'outils.
Faites un clic droit sur la barre d'outils et sélectionnez la commande Personnaliser.
Faites un clic droit sur l'onglet « Fabrication additive » et sélectionnez « Masquer l'onglet ». Pour afficher à nouveau l'onglet, répétez la procédure et sélectionnez « Afficher l'onglet ».
Normalement, les SCU (systèmes de coordonnées de l'utilisateur) et les autres objets de référence tels que les plans et les axes ne sont pas visibles dans 3DXpert for SOLIDWORKS.
Pour les afficher ou les masquer, cliquez en même temps sur les boutons du milieu et de gauche de la souris et sélectionnez la commande « Afficher les données ». Vous pouvez également aller dans le menu Afficher >> Paramètres et utiliser la même commande.
Lorsque des références sont affichées, la masquage et l'affichage des objets de référence se fait à l'aide des commandes habituelles de masquage et d'affichage. Notez que vous devrez activer le Filtre de référence pour les sélectionner.
Conception de pièce
B-rep signifie Boundary Representation (représentation des frontières). Ce terme est utilisé pour décrire le type de modèle 3D que vous créez habituellement dans un fichier SOLIDWORKS, un modèle constitué d'objets de solides et de surfaces.
Les données B-rep peuvent être transférées entre les logiciels de CAO par le biais de formats CAO génériques (ou standard) tels que STEP, IGES, VDA et autres.
Les données de maillage consistent en une représentation triangulée de la géométrie. Dans cette représentation, chaque face du modèle est construite à l'aide de triangles.
Travailler avec des données de maillage est très différent du travail avec B-rep. Il est beaucoup plus facile de concevoir avec B-rep et les opérations entre B-rep et les objets de maillage sont généralement prises en charge par divers logiciels de CAO.
Les données de maillage peuvent être transférées d'un logiciel à l'autre par le biais de formats génériques tels que STL, 3MF, OBJ, PLY ou d'autres formats.
La plupart des logiciels de CAO n'offrent pas de vraies fonctions paramétriques basées sur l'historique des données de maillage. 3DXpert for SOLIDWORKS permet dans une certaine mesure de créer des fonctions de ce type.
Cependant, il est très souvent utilisé dans les logiciels de conception et sert presque exclusivement à la numérisation.
Traditionnellement, la représentation en maillage était utilisée dans tous les logiciels de fabrication additive et même si les données étaient lues en données B-rep, elles étaient converties en maillage en interne.
Cette opération dégrade les données et réduit leur intégrité ; elle nécessite souvent un important travail de réparation et de correction. Ce type de représentation prédomine encore dans la plupart des logiciels d'impression 3D actuels.
3DXpert for SOLIDWORKS est l'un des premiers logiciels de fabrication additive à travailler directement avec les données B-rep.Les utilisateurs travaillent directement sur le modèle CAO original, tout en préservant l'intégrité des données et
sans le réduire à l'état de représentation en maillage. Prenez n'importe quelle surface incurvée et triangulez-la : le résultat sera moins précis (jusqu'à une certaine tolérance).
La représentation B-rep permet de modifier facilement les opérations et, surtout, de les éditer d'après des fonctions paramétriques basées sur l'historique.
Elle conserve les propriétés analytiques des données, ce qui signifie qu'un cercle reste un cercle et que les lignes conservent leur fluidité au lieu d'être décomposées en polygones.
Ceci permet, par exemple, d'obtenir des zones de support lisses - chose impossible à obtenir avec une représentation en maillage.
3DXpert for SOLIDWORKS prend aussi totalement en charge les formats de maillage et ceux-ci sont souvent utilisés pour les données numérisées.
Les données de maillage et de B-rep peuvent être lues directement depuis SOLIDWORKS vers 3DXpert for SOLIDWORKS.
Ceci est peut-être dû à un problème d'exportation des données depuis SOLIDWORKS.
Si votre fichier SOLIDWORKS contient des données de maillage, enregistrez-le au format STL.
Si vos données SOLIDWORKS ne contiennent que des solides et des surfaces, enregistrez-les au format STEP.
Lancez 3DXpert for SOLIDWORKS, créez un nouveau projet et faites-y glisser le fichier que vous avez enregistré.
Vos données devraient maintenant se charger dans 3DXpert for SOLIDWORKS.
Préparations de la pré-impression
La préparation des pièces fait référence aux opérations effectuées sur la géométrie du modèle, qui sont nécessaires pour le préparer à l'impression.
Les opérations de base sont le positionnement optimisé de la pièce sur le plateau, la réparation de la géométrie, la mise à l'échelle de compensation du retrait et les opérations de modélisation directe
(décalage de la géométrie, suppression d'éléments et suppression de la géométrie).
Ces opérations sont toutes disponibles avec le package Standard de 3DXpert for SOLIDWORKS.
Des opérations supplémentaires sont disponibles dans le module complémentaire « Préparation avancée des pièces » et dans le package 3DXpert for SOLIDWORKS Professional.
Le module complémentaire « Préparation avancée des pièces » comprend un ensemble d'outils de manipulation du maillage vous permettant de modifier les objets du maillage, de créer du texte en volume sur vos objets et de créer des zones de support manuel.
Le package Professional comprend un ensemble complet d'outils de CAO hybride et vous permet de manipuler le modèle comme vous le souhaitez.
Ce package combine des outils de modélisation de solides, surfaces, fil de fer et maillage. Il offre également un ensemble complet d'outils de création et de manipulation de zones de support ainsi que des outils de création de support,
y compris la possibilité de modifier manuellement n'importe quel paramètre.
Le contrôle de l'imprimabilité consiste à vérifier les pièces qui se trouvent sur le plateau.
Les différents contrôles sont organisés dans un tableau ; chaque ligne de la boîte de dialogue représente un seul contrôle qui peut être activé en cliquant sur la case à cocher. Pour certains contrôles, vous devez saisir une valeur de distance.
Le résultat de chaque contrôle sera soit une coche verte, ce qui signifie que le contrôle a été passé avec succès, soit un point d'exclamation rouge, ce qui signifie que certains problèmes ont été trouvés.
Une icône spéciale correspondant de surlignage s'affiche sur toute ligne sur laquelle des problèmes ont été trouvés, vous permettant ainsi de mettre en évidence la zone problématique. Une boîte de couleur vous permet de définir la couleur du surlignage.
Dans le cas des contrôles Closed (« Fermés ») (pour les objets de maillage uniquement) et Geometric Integrity (« Intégrité géométrique »), une icône Fix (« Corriger ») est ajoutée, pour résoudre le problème. Pourtant, il faut parfois manipuler la géométrie pour pouvoir résoudre les problèmes.
Par exemple, si des objets ouverts ont été trouvés sur le modèle, vous devrez peut-être corriger le modèle dans SOLIDWORKS, avant de l'envoyer à nouveau à 3DXpert for SOLIDWORKS.
Si vous avez la version Professional, vous pouvez utiliser ses outils de surfaçage ou de maillage pour fermer le trou. Les outils de maillage sont également disponibles avec le module complémentaire « Module de préparation avancée des pièces ».
Si un vide a été trouvé, vous pouvez utiliser la commande Extrude (« Extruder ») afin de faire un trou dans la zone vide. Si vous utilisez le module complémentaire « Préparation avancée des pièces » ou le package Professional,
vous pouvez également utiliser l'outil « Trous de drainage ».
En cas d'imbrication, vous pouvez utiliser l'outil « Positionner le corps » pour éloigner les pièces les unes des autres.
Si un problème de volume est indiqué, cela signifie que certaines pièces sont hors de la zone du plateau. Utilisez l'outil « Positionner le corps » afin de déplacer toutes les pièces dans le plateau.
Si toutes les pièces peuvent tenir dans le plateau, vous pouvez également utiliser l'emboîtement 2D.
L'indication des trous verticaux, horizontaux et autres vous aide à orienter la pièce de manière à vous assurer que les trous importants
conserveront leur forme (en les rendant aussi verticaux que possible).
Les parois fines et les petits interstices sont des zones qui peuvent mériter une attention particulière. Trop fins ou petits, ils peuvent provoquer un problème d'impression. Les parois peuvent ne pas bien s'imprimer et les espaces peuvent disparaître. Vous devez
donc envisager de les épaissir ou de les agrandir.
Pour plus d'informations sur chaque contrôle spécifique, cliquez sur le bouton F1 lorsque la boîte de dialogue de vérification de l'imprimabilité est ouverte.
3DXpert for SOLIDWORKS est fourni avec un large choix de modèles de supports.
Ces modèles produisent différents types de support aux paramètres variables. Les modèles sont prédéfinis et ne peuvent être modifiés.
Si vous souhaitez modifier les modèles de support ou créer vos propres modèles, passez au package 3DXpert for SOLIDWORKS Professional.
Dans ce package, vous pouvez créer n'importe quel type de support avec ses propres paramètres pour une utilisation immédiate dans votre projet, et/ou l'enregistrer dans un modèle pour le réutiliser.
Conception en treillis
Le treillis volumique est une cellule géométrique répliquée dans la pièce, dans toutes les directions, formant ainsi une grille délimitée par la pièce.
Un remplissage est un motif 2D extrudé vers le haut de manière à former des parois délimitées par la pièce.
Les treillis volumiques et les remplissages sont utilisés pour les pièces légères en enlevant une partie de leur matériau, tout en conservant la majeure partie de leur résistance interne (selon les propriétés du matériau et du treillis/remplissage).
Les treillis volumiques sont également utilisés dans des applications médicales pour permettre aux tissus de se développer dans les implants.
Les types de remplissage suivants sont disponibles dans 3DXpert for SOLIDWORKS. Ces types peuvent être utilisés séparément ou ensemble sur les mêmes objets.
Le remplissage solide crée un objet en extrudant un motif prédéfini que vous sélectionnez.
Le remplissage conforme utilise la limite extérieure de la silhouette de l'objet (ou d'un corps en fil de fer sélectionné) et crée des contours décalés qui sont ensuite extrudés.
Le remplissage de paroi fonctionne de manière similaire au remplissage solide, mais au lieu de créer un volume extrudé à partir du motif sélectionné, il fait apparaître des structures de paroi fines comme celles créées sur les supports de paroi.
Lors de la création d'un remplissage, une coque peut être ajoutée autour de celui-ci, avec des trous de drainage ou avec des faces ouvertes (définies par l'utilisateur).
Le remplissage solide et la coque de base sont disponibles dans le package standard. Tous les autres types nécessitent le module complémentaire Conception de treillis avancé ou le package Professional.
Vous pouvez évaluer tous les types de remplissage avec le package Standard, mais vous ne pourrez pas imprimer ou exporter ces remplissages.
Vous travaillez avec le package Standard sans le module complémentaire Conception de treillis professionnelle. Vous avez accès à toutes les fonctionnalités de remplissage et de treillis, mais certaines d'entre elles sont fournies en tant que fonctionnalités d'évaluation.
Le package Standard comprend les éléments suivants : le treillis volumique uniformisé, les treillis de surface Sprouts et Rough Sprouts, les remplissages solides et la coque de base.
Tous les autres types de treillis et de remplissages seront marqués comme fonctionnalités d'évaluation, ce qui signifie qu'ils ne peuvent pas être exportés. Si vous souhaitez les exporter, achetez le module complémentaire Conception de treillis professionnelle ou le package Professional.
Exportation des données
Pour exporter depuis 3DXpert for SOLIDWORKS au format STL, utilisez l'une des méthodes suivantes :
A. Envoyer à l'impression :
1. Dans le projet 3DP, appuyez sur la commande « Envoyer à l'impression » via la barre de guidage
2. Cochez l'option « Enregistrer le fichier de maillage ».
3. Définissez le format (STL ou autre maillage) et appuyez sur le bouton OK.
B. Fichier > Exporter
1. Dans le menu, sélectionnez Fichier > Exporter
2. Dans le navigateur, sélectionnez le fichier à exporter. Cette action invoque la boîte de dialogue d'exportation.
3. Dans la boîte de dialogue d'exportation, définissez le type de fichier - STL et appuyez sur le bouton OK.
L'exportation des données de 3DXpert for SOLIDWORKS peut se faire de plusieurs façons.
Les données géométriques peuvent être exportées au format B-rep ou Maillage grâce aux outils Exporter ou Exporter par sélection.
Elles peuvent également être exportées, sous forme de maillage uniquement, grâce à l'outil « Envoyer à l'impression ».
Les données peuvent également être exportées pour examen à l'aide de l'outil « Publier au format PDF 3D ».
Les données de découpe, les contours CLI C0, peuvent être exportés à l'aide de l'outil « Envoyer à l'impression » (après la découpe)
.
CLI signifie Common Layer Interface.
Il s'agit d'un format universel ASCII qui décrit couche par couche le contour extérieur de la géométrie de découpe ; il est souvent utilisé pour transférer les données de découpe vers les imprimantes 3D.
Les contours du CLI peuvent représenter la frontière exacte du modèle ou ils peuvent être décalés par rapport à la frontière.
Dans chaque couche (ou tranche), les contours qui se trouvent exactement à la frontière du modèle sont appelés contours C0. Le premier décalage vers l'intérieur par rapport à ce contour est appelé C1. Le suivant est appelé C2, et ainsi de suite.
3DXpert for SOLIDWORKS crée des contours C0 lors de la découpe des pièces et les exporte au format CLI à l'aide de l'outil « Envoyer vers impression ».
Dans le package 3DXpert for SOLIDWORKS Professional, vous pouvez attribuer un décalage aux contours C0.
Dans 3DXpert for SOLIDWORKS, la représentation en treillis est très légère, même en travaillant avec des
structures en treillis complexes.
Sachez que l'exportation d'un treillis comportant de nombreux nœuds et connecteurs donnera lieu à un très gros fichier de maillage.
La géométrie en treillis peut être exportée depuis 3DXpert for SOLIDWORKS sous forme de maillage (STL, 3MF, etc.).
Cela peut se faire de plusieurs manières. Vous pouvez utiliser la commande « Exporter » pour exporter la pièce entière, ou
« Exporter par sélection » pour sélectionner les objets (y compris les treillis) que vous souhaitez exporter.
Les formats de maillage recommandés sont STL, 3MF, PLY et OBJ.
Agrandissez la boîte de dialogue d'exportation et cliquez sur l'onglet Paramètres 3DP afin de pouvoir déterminer comment exporter
le treillis. Vous pouvez l'exporter sous forme de géométrie en treillis ou seulement exporter son objet de délimitation.
Lors de l'exportation de la géométrie en treillis, cochez l'option « Fusionner les éléments du treillis ». Ceci a pour effet de fusionner tous les
nœuds et connecteurs en treillis en un seul objet de maillage valide.
Cette opération peut prendre un certain temps, mais l'objet de maillage créé présente une meilleure intégrité et le treillis
est découpé d'après son objet de délimitation.
Cochez l'option « Combiner le treillis avec la coque » pour fusionner l'objet en treillis et son objet en coque (s'il existe)
en un seul objet.
Vous pouvez également utiliser l'outil « Envoyer à l'impression ». Il offre les mêmes options pour le STL et le 3MF.
La géométrie peut être réexportée de 3DXpert for SOLIDWORKS vers SOLIDWORKS de plusieurs façons.
Dans SOLIDWORKS, activez une pièce, appuyez sur le bouton Importer depuis 3DXpert for SOLIDWORKS et sélectionnez le fichier de projet (assemblage) enregistré dans 3DXpert for SOLIDWORKS.
Cela permet de lancer un processus d'importation. À la fin, le modèle préparé est ajouté à votre pièce en tant que nouvelle configuration.
Vous pouvez également utiliser la commande Exporter pour exporter la totalité de la pièce, ou la commande « Exporter par sélection » pour sélectionner
les objets (y compris les treillis et les supports) que vous souhaitez exporter.
Notez que tous les objets ne sont pas égaux. Alors que les objets B-rep (solides\surfaces) peuvent être exportés vers n'importe quel
format, les objets de maillage ne peuvent être exportés que vers des formats de maillage tels que STL, 3MF, PLY ou OBJ.
Les treillis, les remplissages de parois et les supports de parois sont considérés comme des objets de maillage et ne peuvent être exportés qu'en maillage.
Si votre modèle comprend à la fois des objets B-rep et des objets de maillage, vous pouvez exporter tous les objets dans un seul fichier de maillage.
Vous pouvez également exporter les données B-rep dans un format B-rep (tel que Parasolid ou STEP) et les objets de maillage
dans un format de maillage.
Exportez toute la pièce au format B-rep (les objets de maillage seront ignorés) et ensuite, utilisez l'outil « Exporter par sélection » et
sélectionnez les objets spécifiques à exporter vers le maillage.
Importez les données dans SOLIDWORKS.
Les supports de paroi sont exportés sous forme de données de maillage.
Choisissez les supports de paroi, sélectionnez le format de maillage et développez la boîte de dialogue d'exportation pour voir les paramètres d'exportation supplémentaires. Cliquez sur l'onglet Paramètres 3DP.
Les supports de paroi peuvent être exportés sans épaisseur vers des surfaces maillées d'épaisseur nulle ou sous forme de solides.
Dans ce cas, il s'agira toujours d'objets de maillage, mais avec l'épaisseur qui leur a été attribuée à la création ou, si aucune épaisseur n'a été définie, avec une épaisseur de 0,1 mm.
